CODE V是由美國Optical Research Associates(ORA)公司開發的光學設計評價軟件，可協助用戶迅速完成成像系統的開發設計、公差分析，以提升整個設計制造流程的生產效率。CODE V在全球被廣泛應用于各種光學相關領域，如：相機設備、攝影機、醫療設備、光通訊系統、航空航天等。另外，其所擁有的強大的自動設計優化功能，可以全方位支持自由空間的各種光學系統設計。

?

?

?

功能介紹：?

?

豐富的顯示/分析圖表?

?

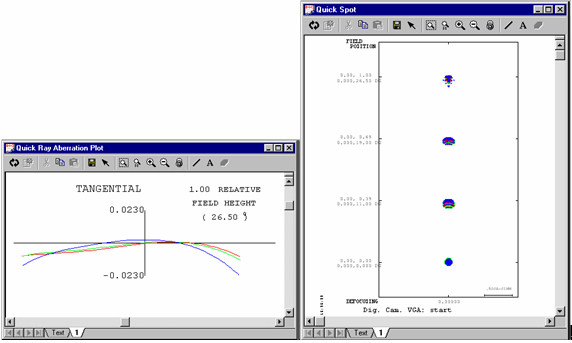

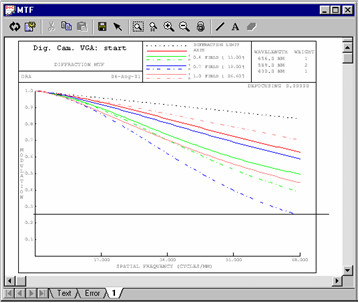

可以仿真得到幾何光學的各種評價圖表（像差圖、光斑圖），同時可以進行波動光學相關領域的計算和仿真（MTF、點像函數、光束傳播解析、綜合效率計算）。?

?

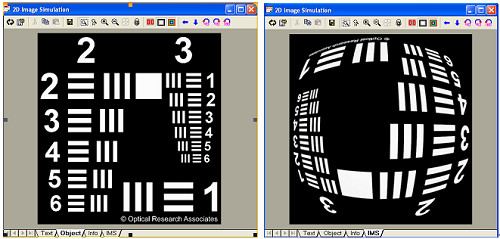

通過二維圖像仿真，可以模擬光學系統中的物體實際拍照所得到的結果。這樣，即使非光學專業人士也能直觀了解所設計的光學系統的性能。

?

?

?

?

?

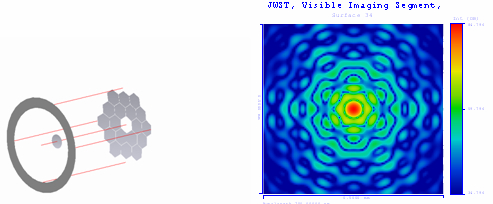

新的[Beam Synthesis Propagation(BSP)]功能可以模擬通過光學系統的光束形狀。為了方便用戶使用，在解析對象的光學系統中加入了計算解析參數的“事前分析”功能。這樣就能夠快速得到正確的結果。?

?

?

公差解析?

?

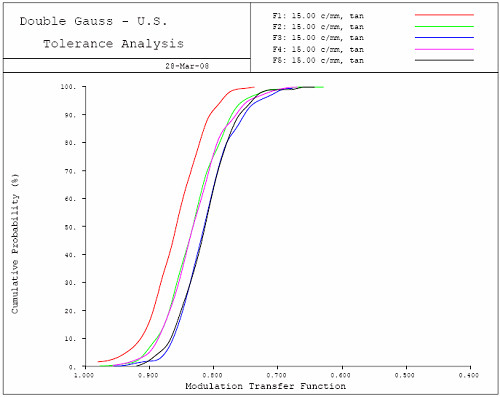

基于CODE V特有的波面微分法進行快速公差解析的功能。特性基準可選擇RMS波面相差、MTF、光纖效率等。此方法比一般的蒙特卡洛公差解析要快很多。因此，可以在設計階段就進行公差解析。無需要返工或減少返工次數，在短時間內就可以將產品投放市場。?

?

自動優化功能?

?

以DLS法為基礎的局部最優化: 在以DLS(Damped Least Square)法為基礎的局部最優化算法中，可以設定系統的限制條件（光學系統的全長、透鏡的厚度等），CODE V通過改變變量數值，自動得到優化的結果。?

?

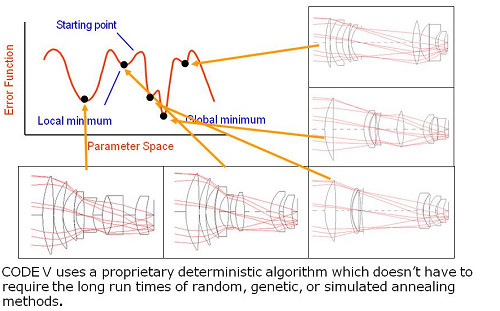

整體最優化(Global Synthesis:GS): 整體最優化功能（Global Synthesis:GS）是計算“全體”數據范圍內尋找極小解或最佳解的算法，是CODE V獨有的方法。因此，通常必須靠設計者研究和實際經驗才能完成的如改變透鏡類型、選擇初期光學系統等復雜的工作，通過軟件就可以簡單實現了。同時，結合GS和高速波面微分公差分析，通過自動優化功能找到公差平緩的光學系統，削減整體制造成本。目前最新版的優化功能支持多核處理器，能夠極大提高計算效率。?

?

?

?

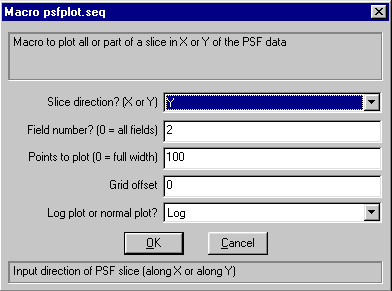

Macro-PLUS（編程功能）?

?

為了滿足設計者更高級別的需求，可以編寫并使用單獨的運算程序。從而實現復雜系統的自動化以及用戶自定義的解析算法和圖表輸出。?

?

?

?
