此案例是針對反光杯設計中遇到的提高系統的照明效率的優化案例。

優化的變量為光源的坐標，因為在理想的點光源的前提下，系統位于拋物面焦點位置的時候，系統以平行光發出，但是實際的照明系統中光源都有一定的尺寸，那么這樣的情況下光源的最佳位置就顯得直觀重要，而且和理想情況會(huì )有不同。

這也是照明系統中光源位置坐標優化的重點所在。

光科的技術工程師完成了利用TracePro的Macro來進行優化的解決方案，用戶只需要獲得我們完成的這個Macro既可以完成這項工作。

這樣的Macro簡單易用，同時可以很方便的擴展和應用到其他的案例設計中。

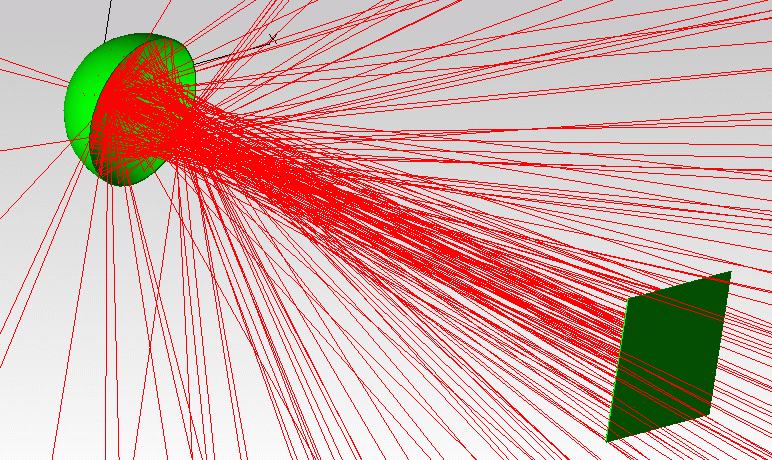

首先運行Macro，系統會(huì )自動調用初始系統。如下圖所示：

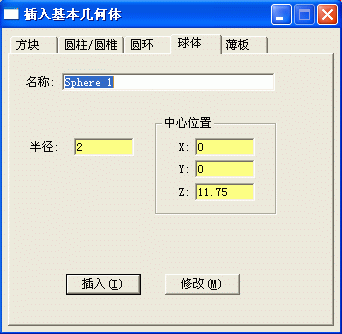

通過系統可以看到，光源的坐標位置：

在開始運行優化宏指令的過程中，系統會(huì )自動修改這個坐標，并且智能的做出判斷哪個方向的移動可以提高系統的接受光效率。

另外，在優化過程，系統還會(huì )實時的提供報告，讓用戶了解系統效率提高的進度。

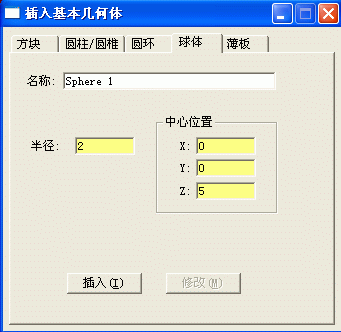

如果我們將光源坐標更改為 0 ，0，5

系統優化過程中的效率由 10% 開始提高，最后獲得34%的系統效率

?
