引言

在進行照明系統設計仿真時，我們?yōu)榱说玫礁呔鹊姆抡娼Y果，通常需要光源的實際測量數量來模擬，也就是近場光源數據。?

LightTools支持.ray格式的近場光源數據，當然也支持直接的rs7或rs8文件。

??[pagebreak]

?下面我們導入一個.ray的近場光源作為演示。

光源文件如下：

?

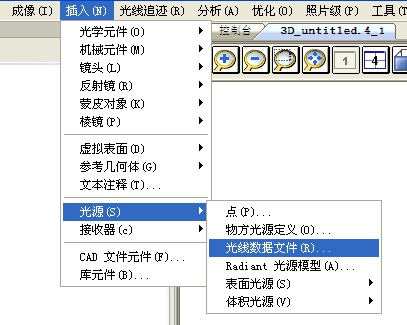

?打開LT軟件，點擊插入---光源---光線數據文件：?

?

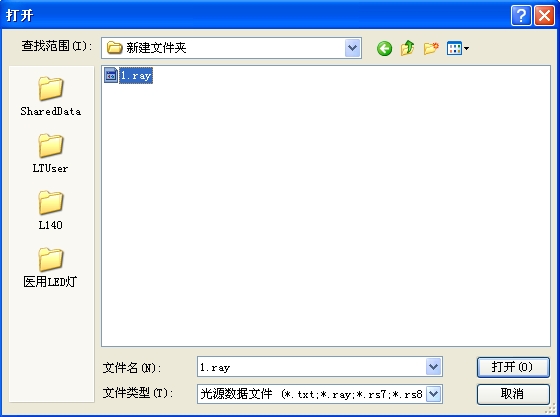

找到上面所示的.ray光源數據文件，點擊打開：?

?

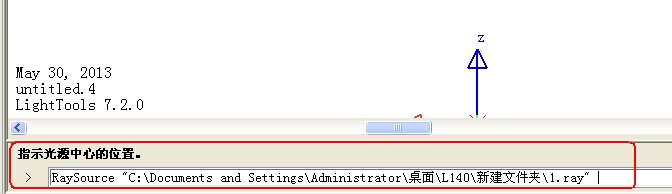

此時請注意命令行提示：指示光源的中心位置，我們需輸入中心位置坐標，或鼠標點擊視圖上某個位置：

??

這里我們輸入坐標xyz 0,0,0:

?

命令行接著提示：指示光源的z軸方向，繼續輸入xyz 0,0,1:

?然后命令行提示Y軸，輸入xyz 0,1,0，按空格以后，光源將成功導入到系統中：

?

??接下來我們進行光線追跡查看此光源效果。

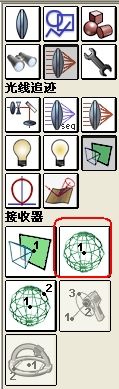

添加遠場接收器：

??

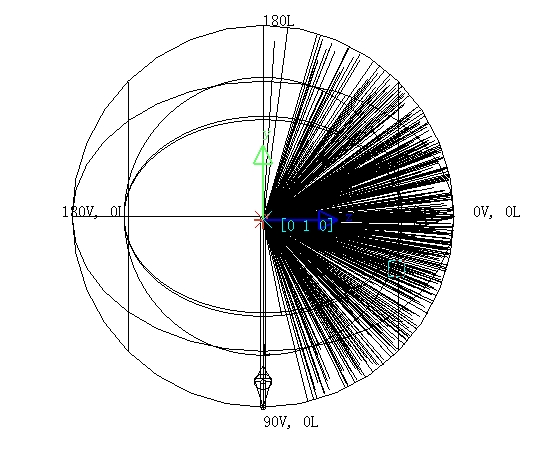

點擊光線追跡：??

?

至此，我們成功的導入了一個近場光源文件，并進行光線追跡看到光線輸出效果。
