?設定是否添加尺寸標注、倒角標注、AR膜層標注和坯平厚度。?

[pagebreak] LINK TO ZEMAX：?

實時連接ZEMAX，獲取鏡頭數據。?

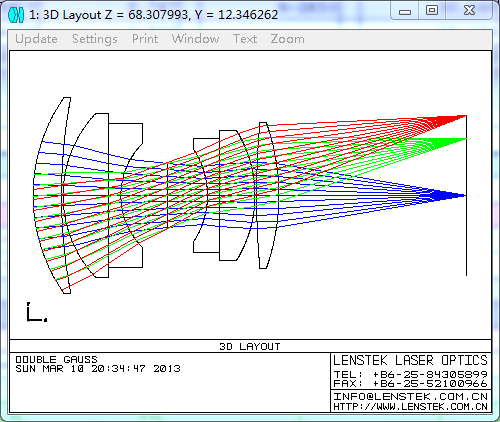

打開ZEMAX軟件，以雙高斯鏡頭為例?

?

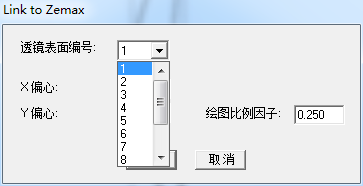

執行Lens Drawing 中的LINK TO ZEMAX. 軟件會(huì )自動偵測ZEMAX的面的編號數據。??

選擇第一個面，點擊確定。?

?

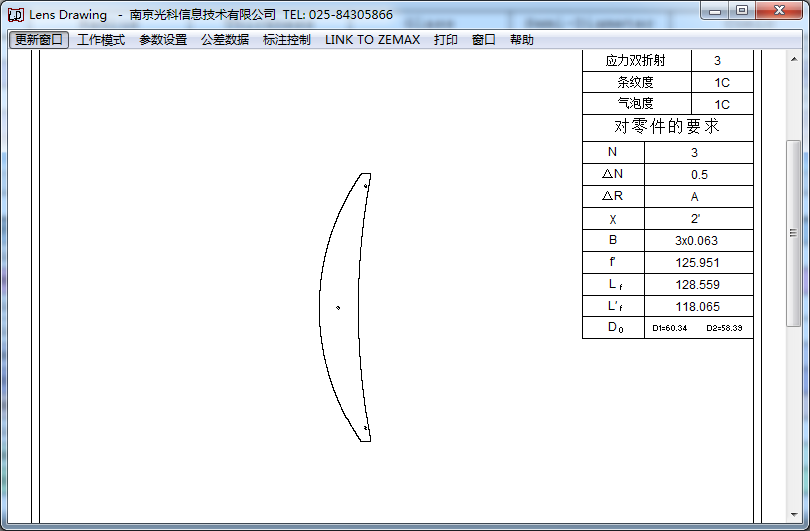

軟件會(huì )自動獲取第一面代表的單透鏡，這是鏡頭的第一片。?

?

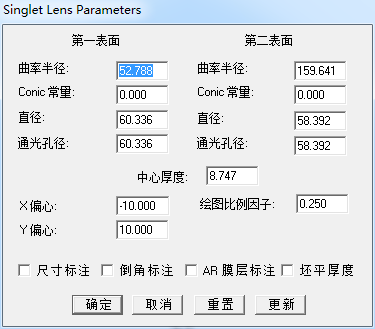

讓我們看一下獲得了哪些數據，鼠標在圖形窗口上點擊右鍵。鏡片數據已經全部獲取，包括系統主波長及材料的牌號及折射率。?

軟件可以用這些數據，自動計算鏡片的有效焦距，前焦距和后焦距。?

?

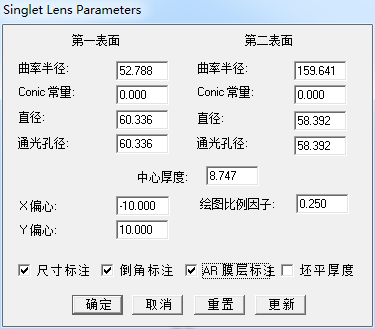

如果要對鏡片進行標注，如下圖所示選中對應需要標注的選項，點擊確定即可。?

?

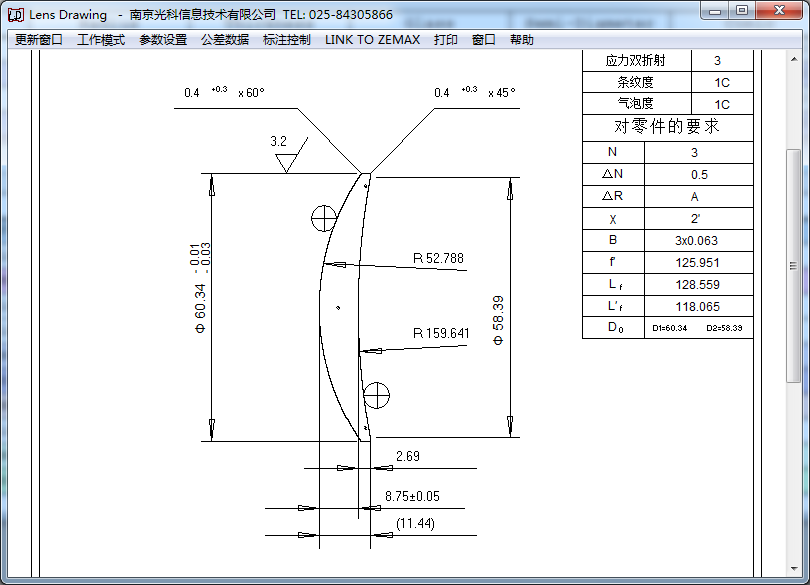

標注后的圖形如下所示：?

?

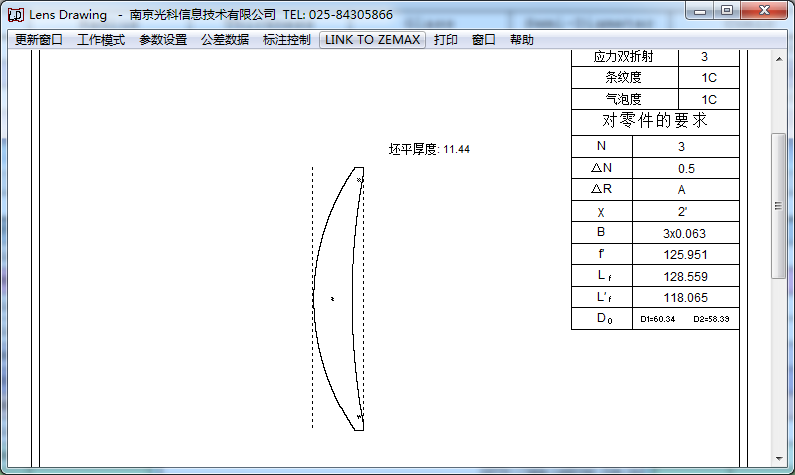

為了考慮加工的需要，粗磨開球通常需要鏡片的坯平厚度，尤其是有凸面存在的情況，我們也增加了計算坯平的功能。?

?

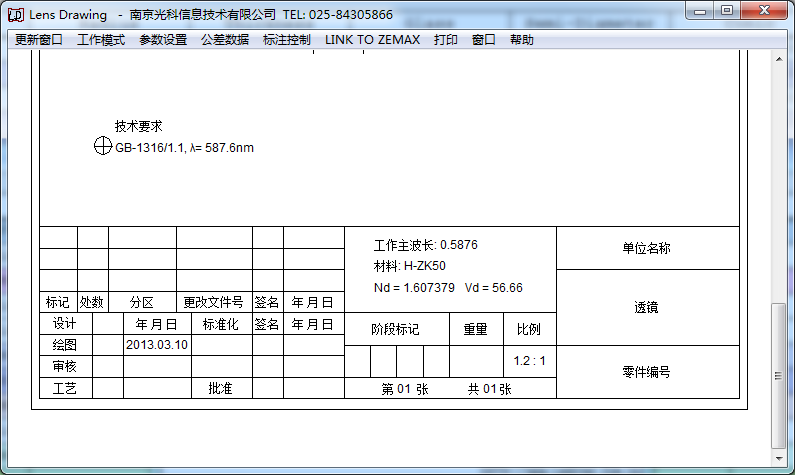

?鏡片的材料牌號及相關材料信息會(huì )自動顯示在對應的繪圖信息中。?

??
